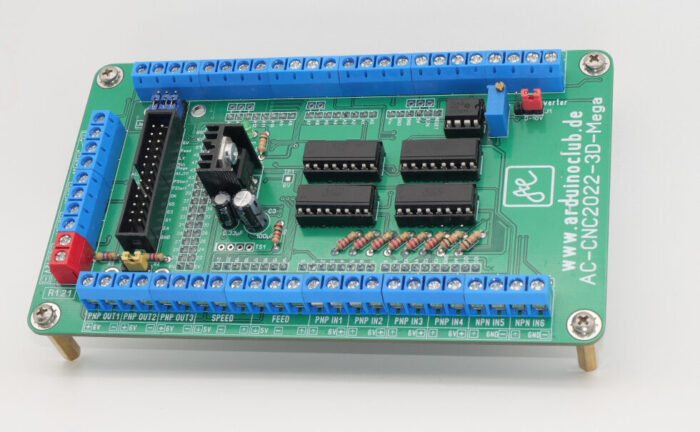

AC CNC Mega 3D 2022 Steuerkarte fertig gelötet

CNC Steuerkarte für  ESTLCAM   V11 und V12   100 % kompatibel

Neue Version R1.21 fertig gelötet

Die CNC Steuerkarte hat folgende Anschlussmöglichkeiten:

• Dir X Y Z (Auch mehrere Driver pro Anschluss z.B. zwei Motoren an Y)
• Step X Y Z (Auch mehrere Driver pro Anschluss z.B. zwei Motoren an Y)
• Frequenzumrichter Ausgang 0-10V oder 0-5V, einstellbar (für Drehzahlsteuerung von CNC Spindeln wie Mafell, AMB,Kress oder HF China Spindeln)
• DCM/FOR um den Frequenzumrichter zu schalten
• PWM Ausgang 0-5V
• Extra Ausgang um eine Fräs-Spindel  über ein Relais zu schalten
• 1 x 12V Strom Ausgang
• 6 Eingänge (Schaltstellung kann z.B. mit LED visualisiert werden) davon 4 Stück PNP und 2 Stück NPN.
• 6 Ausgänge  6V
• Feed Anschluss
• Speed Anschluss
• Einen Anschluss um einen Hardware-Rest durchzuführen
• Einen Eingang um eine Handsteuerung anzuschließen (oder einfach XBOX Controller wie diesen hier https://amzn.to/3VkfaCn nutzen)
• Ein Joystick kann auch direkt angeschlossen werden
• Unterstützt auch Encoder die parasitär Power benötigen. (zuschaltbar)

* ohne Arduino Mega 2560
